Kafka Connect 实时读取MSSQL数据到Kafka

2018-10-20 作者: 张子阳 分类: 大数据处理

在处理实时数据时,需要即时地获得数据库表中数据的变化,然后将数据变化发送到Kafka中。这篇文章将介绍如何使用Kafka Connector完成这一工作。当获取实时数据时,数据源需要支持对数据变化进行反馈。不同的数据源采用了不同的技术和方法实现该功能,因为我们的业务数据库是MS SQL Server,因此这篇文章采用MSQL作为数据源。

选择Connector

首先需要选择Connector,不同的数据源有不同的Connector,例如ActiveMQ Connector、MySql Connector、MSSQL Connector等。即便是同一数据源,也可能有不同的第三方提供。我一共尝试了下面两个MSSQL Connector:

比较遗憾的是:这两个Connector,debezium的是Alpha版本,confluent的是Preview版本,反正都不是正式版,而MySql都已经有正式版本了,可见开源社区对MS真的不友好呀 >_<、 它们两个一个是使用MSSQL Server的 Change Data Capture 获取数据变更,一个是使用 Change Tracking

因为Change Tracking相比Change Data Capture来说,更轻量一些,因此我选用了confluent的Connector。其下载地址是:https://www.confluent.io/hub/

安装Connector

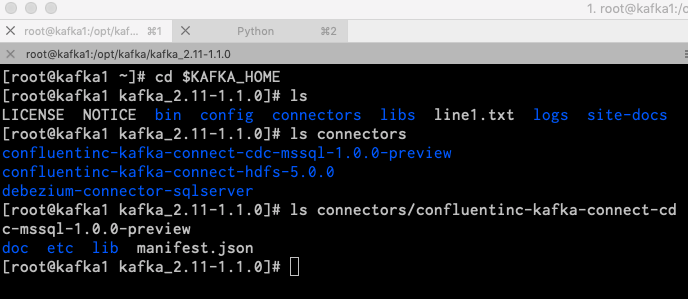

下载后,将其解压缩至 $KAFKA_HOME/connectors 文件夹下,如下图所示:

$KAFKA_HOME是你的kafka安装目录,如果是集群,要安装在集群下每台机器的connectors目录下。

在上面的截图中,可以看到我还安装了confluentinc-kafka-connect-hdfs-5.0.0和debezium-connector-sqlserver两个connector。

配置Connector

接下来要对Connector进行配置,此时可以回顾一下 Kafka Connect 基本概念。Connector是一组独立的集群,并且是作为Kafka集群的客户端,我们首先需要对Connector进行配置,配置文件位于 $KAFKA_HOME/config/connect-distributed.properties:

# kafka集群地址
bootstrap.servers=kafka1:9092,kafka2:9092,kafka3:9092

# Connector集群的名称,同一集群内的Connector需要保持此group.id一致
group.id=connect-cluster

# 存储到kafka的数据格式
key.converter=org.apache.kafka.connect.json.JsonConverter
value.converter=org.apache.kafka.connect.json.JsonConverter
key.converter.schemas.enable=false
value.converter.schemas.enable=false

# 内部转换器的格式,针对offsets、config和status,一般不需要修改
internal.key.converter=org.apache.kafka.connect.json.JsonConverter
internal.value.converter=org.apache.kafka.connect.json.JsonConverter
internal.key.converter.schemas.enable=false
internal.value.converter.schemas.enable=false

# 用于保存offsets的topic,应该有多个partitions,并且拥有副本(replication)
# Kafka Connect会自动创建这个topic,但是你可以根据需要自行创建
# 如果kafka单机运行,replication.factor设置为1;当kafka为集群时,可以设置不大于集群中主机数
# 因为我这里的环境是3主机的集群,因此设为2
offset.storage.topic=connect-offsets
offset.storage.replication.factor=2
offset.storage.partitions=12

# 保存connector和task的配置,应该只有1个partition,并且有多个副本
config.storage.topic=connect-configs
config.storage.replication.factor=2

# 用于保存状态,可以拥有多个partition和replication
status.storage.topic=connect-status
status.storage.replication.factor=2
status.storage.partitions=6

# Flush much faster than normal, which is useful for testing/debugging
offset.flush.interval.ms=10000

# RESET主机名,默认为本机
#rest.host.name=
# REST端口号
rest.port=18083

# The Hostname & Port that will be given out to other workers to connect to i.e. URLs that are routable from other servers.
#rest.advertised.host.name=
#rest.advertised.port=

# 保存connectors的路径
# plugin.path=/usr/local/share/java,/usr/local/share/kafka/plugins,/opt/connectors,
plugin.path=/opt/kafka/kafka_2.11-1.1.0/connectors

注意到connect-distributed.properties中的distributed。Kafka Connector有两种运行模式,单机(Standalone)和分布式(Distrubited)。因为单机通常作为测试运行,因此这篇文章只演示分布式运行模式。在config文件夹下,还有一个单机运行的配置文件,叫做connect-standalone.properties,内容大同小异。

创建Topic

尽管首次运行Kafka connector时,会自动创建上面的topic,但是如果创建出错,那么Connector就会启动失败。保险起见,可以在运行Connector之前,手动创建好上面的三个特殊topic。

# bin/kafka-topics.sh --zookeeper zookeeper1:2181/kafka --create --topic connect-offsets --replication-factor 2 --partitions 12

# bin/kafka-topics.sh --zookeeper zookeeper1:2181/kafka --create --topic connect-configs --replication-factor 2 --partitions 1

# bin/kafka-topics.sh --zookeeper zookeeper1:2181/kafka --create --topic connect-status --replication-factor 2 --partitions 6

运行Connector

接下来就可以运行Connctor了,此时还没有涉及到任何业务或者数据库相关的配置和操作(即 Kafka Connect 基本概念 中提到的用户配置)。

执行下面的代码以运行Connector:

# bin/connect-distributed.sh config/connect-distributed.properties

上面这样是前台运行,当退出shell后进程也就结束了,前台运行的好处就是在开始运行时便于调试。如果想要后台运行,则需加上-daemon选项:

# bin/connect-distributed.sh -daemon config/connect-distributed.properties

运行connect时,会看到不停地涌现大量INFO信息,此时可以修改一下connect-log4j.properties,只显示WARN信息。

# vim config/connect-log4j.properties
log4j.rootLogger=WARN, stdout

开启MSSQL数据库的Change Tracking

在继续进行之前,我们在数据库中创建表test_online,并且开启Change Tracking功能:

Go
CREATE TABLE [dbo].[test_online](
	[Id] [int] IDENTITY(1,1) NOT NULL,
	[UserName] [varchar](50) NOT NULL,
	[IsOnline] [bit] NOT NULL,
	[LastLogin] [int] NOT NULL,
 CONSTRAINT [PK_test_online] PRIMARY KEY CLUSTERED
(
	[Id] ASC
)

Go
ALTER DATABASE db_name
SET CHANGE_TRACKING = ON
(CHANGE_RETENTION = 2 DAYS, AUTO_CLEANUP = ON)

Go
ALTER TABLE [db_name].dbo.[test_online]
ENABLE CHANGE_TRACKING
WITH (TRACK_COLUMNS_UPDATED = ON)

Kafka Connector REST API

当Kafka Connector运行起来以后,它就开启了REST API端口,像我们上面配置的是:18083。如果我们需要运行Task,比如实时捕捉数据库数据变化并写入Kafka,那么就需要像这个REST API提交用户配置(User Config)。在提交用户配置之前,我们先看看Kafka Connector REST API都包含哪些常见功能:

获取Worker的信息

因为我的kafka(主机名分别为kafka1、kafka2、kafka3)和kafka connector集群是共用主机的,因此可以使用下面的命令获取(你需要将下面的kafka1改成ip或者相应的主机名):

# curl -s kafka1:18083/ | jq
{
  "version": "1.1.0",
  "commit": "fdcf75ea326b8e07",
  "kafka_cluster_id": "N93UISCxTS-SYZPfM8p1sQ"
}

获取Worker上已经安装的Connector

此时的Connector是静态概念,即上面第一节安装的Confluent MSSQL Connector,从下面的显示可以看到,我安装了好几个Connector:

# curl -s kafka1:18083/connector-plugins | jq
[
  {
    "class": "io.confluent.connect.cdc.mssql.MsSqlSourceConnector",
    "type": "source",
    "version": "0.0.1.9"
  },
  {
    "class": "io.confluent.connect.hdfs.HdfsSinkConnector",
    "type": "sink",
    "version": "5.0.0"
  },
  {
    "class": "io.confluent.connect.hdfs.tools.SchemaSourceConnector",
    "type": "source",
    "version": "1.1.0"
  },
  {
    "class": "io.confluent.connect.storage.tools.SchemaSourceConnector",
    "type": "source",
    "version": "1.1.0"
  },
  {
    "class": "io.debezium.connector.sqlserver.SqlServerConnector",
    "type": "source",
    "version": "0.9.0.Alpha1"
  },
  {
    "class": "org.apache.kafka.connect.file.FileStreamSinkConnector",
    "type": "sink",
    "version": "1.1.0"
  },
  {
    "class": "org.apache.kafka.connect.file.FileStreamSourceConnector",
    "type": "source",
    "version": "1.1.0"
  }
]

对于你来说,可能就只有io.confluent.connect.cdc.mssql.MsSqlSourceConnector这一个connector。

列出当前运行的connector(task)

# curl -s kafka1:18083/connectors | jq
[]

因为我们当前Connector中没有提交过任何的用户配置(即没有启动Task),因此上面返回空数组。

提交Connector用户配置

当提交用户配置时,就会启动一个Connector Task,Connector Task执行实际的作业。用户配置是一个Json文件,同样通过REST API提交:

# curl -s -X POST -H "Content-Type: application/json" --data '{
    "name": "connector-mssql-online",
    "config": {
        "connector.class": "io.confluent.connect.cdc.mssql.MsSqlSourceConnector",
        "tasks.max": 1,
        "server.name": "192.168.0.21",
        "server.port" : "1433",
        "username": "user_id",
        "password": "your_password",
        "initial.database": "db_name",
        "database.server.name": "awms",
        "change.tracking.tables": "dbo.test_online"
    }
}' http://kafka1:18083/connectors | jq

注意上面的配置要修改成你的本地配置。提交完成后,再次执行上一小节的命令,会看到已经有一个connector在运行了,其名称为connector-mssql-online:

curl -s kafka1:18083/connectors | jq
[
  "connector-mssql-online"
]

查看connector的信息

# curl -s kafka1:18083/connectors/connector-mssql-online | jq
{
  "name": "connector-mssql-online",
  "config": {
    "connector.class": "io.confluent.connect.cdc.mssql.MsSqlSourceConnector",
    "password": "your_password",
    "initial.database": "db_name",
    "server.name": "192.168.0.21",
    "tasks.max": "1",
    "server.port": "1433",
    "name": "connector-mssql-online",
    "database.server.name": "awms",
    "change.tracking.tables": "dbo.test_online",
    "username": "user_id"
  },
  "tasks": [
    {
      "connector": "connector-mssql-online",
      "task": 0
    }
  ],
  "type": "source"
}
上面task:0,不是说有0个task,是task的id是0。

查看connector下运行的task信息

使用下面的命令,可以查看connector下运行的task的信息:

# curl -s kafka1:18083/connectors/connector-mssql-online/tasks | jq
[
  {
    "id": {
      "connector": "connector-mssql-online",
      "task": 0
    },
    "config": {
      "connector.class": "io.confluent.connect.cdc.mssql.MsSqlSourceConnector",
      "password": "your_password",
      "initial.database": "db_name",
      "task.class": "io.confluent.connect.cdc.mssql.MsSqlSourceTask",
      "server.name": "192.168.0.21",
      "tasks.max": "1",
      "server.port": "1433",
      "name": "connector-mssql-online",
      "database.server.name": "awms",
      "change.tracking.tables": "dbo.test_online",
      "username": "user_id"
    }
  }
]

这里task的配置信息继承自connector的配置。

查看connector当前状态

# curl -s kafka1:18083/connectors/connector-mssql-online/status | jq
{
  "name": "connector-mssql-online",
  "connector": {
    "state": "RUNNING",
    "worker_id": "192.168.0.31:18083"
  },
  "tasks": [
    {
      "state": "RUNNING",
      "id": 0,
      "worker_id": "192.168.0.31:18083"
    }
  ],
  "type": "source"
}

暂停/重启 Connector

# curl -s -X PUT kafka1:18083/connectors/connector-mssql-online/pause
# curl -s -X PUT kafka1:18083/connectors/connector-mssql-online/resume

删除 Connector

# curl -s -X DELETE kafka1:18083/connectors/connector-mssql-online

从Kafka中读取变动数据

默认情况下,MSSQL Connector会将表的变动写入到:${databaseName}.${tableName} 这个topic中,这个topic的名称可以通过 topic.format 这个用户配置参数中进行设置,因为我们并没有配置,因此,topic的名称为db_name.test_online。

运行下面的控制台脚本,从Kafka中实时读取topic的内容:

# bin/kafka-console-consumer.sh --bootstrap-server kafka1:9092 --topic db_name.test_online --from-beginning

此时因为没有任何数据,因此控制台会阻塞。

对test_online表进行修改

依次执行下面的增删改语句,对test_online表进行修改:

insert into [test_online](UserName,IsOnline,LastLogin)
values('子阳', 1, DATEDIFF(s, '19700101',GETDATE()))

update test_online Set UserName='吉米' where UserName='子阳'
Delete test_online Where UserName='吉米'

现在查看Kafka读取端控制台,可以看到以Json格式实时收到了数据库变动的消息:

# bin/kafka-console-consumer.sh --bootstrap-server kafka1:9092 --topic tgstat_ddztest.test_online
{"Id":5,"UserName":"子阳","IsOnline":true,"LastLogin":1540635666,"_cdc_metadata":{"sys_change_operation":"I","sys_change_creation_version":"13","sys_change_version":"13","databaseName":"tgstat_ddztest","schemaName":"dbo","tableName":"test_online"}}
{"Id":5,"UserName":"吉米","IsOnline":true,"LastLogin":1540635666,"_cdc_metadata":{"sys_change_operation":"U","sys_change_creation_version":"0","sys_change_version":"14","databaseName":"tgstat_ddztest","schemaName":"dbo","tableName":"test_online"}}
null

从上面的消息可以看到,对于delete操作,收到了null。对于insert和update操作,收到了详细的变动信息。

至此,我们就配置完了Kafka Connector,并且实时获取到了数据库变更的消息。后续可以使用Spark Stream连接至此Topic,进行实时的数据运算和分析。以后有机会再进行掩饰。

感谢阅读,希望这篇文章能给你带来帮助!
